卡塔尔海水淡化项目案例：艾克森换热器在 Ras Girtas 电力和海水淡化厂
老式设备的痛点：能耗高，维护难
在海水淡化、化工和暖通领域，很多工厂负责人和设备工程师都面临同一个难题：老式换热设备效率低、维护成本高。
传统的管壳式换热器或设计不佳的板式设备，流速设计往往不合理，容易导致污垢堆积。一旦结垢，传热效率就会大幅下降，为了维持工艺温度只能增加热源负荷，能耗随之上升。老式设备清洗也困难，更换密封件费时费力，不仅增加运维成本，还会造成非计划停机，影响生产进度。

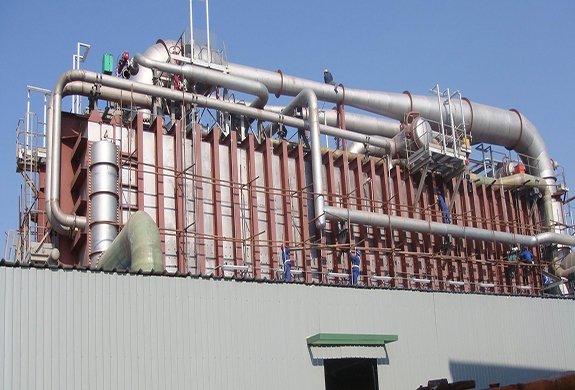

项目背景：卡塔尔 Ras Girtas 电力公司
Ras Girtas 电力公司在卡塔尔拉斯拉凡（Ras Laffan）沿海运营一座电力和海水淡化厂，是该国重要的电力和供水基础设施提供者。电厂装机容量 2730 MW，据艾克森介绍约占卡塔尔电力容量的 30%；海水淡化能力为每天 6300 万英制加仑，约合每天 28.6 万立方米饮用水。
对这样一个大型项目来说，核心问题很明确：如何在大型水电联产电厂中尽可能回收能量，同时保证设备长期稳定运行？
该项目采用法国 Sidem 公司的多效蒸馏（MED）海水淡化技术。与膜法相比，MED 更容易操作，但对核心换热设备的要求很高。在各效之间，热量不断地传递和转换，只有用高效的换热器把这些热量回收起来，才能降低每立方米淡水的能耗和成本。
艾克森供应了什么，为什么选择艾克森
2009 年，该项目选用了艾克森 AN15 系列可拆式板式换热器；2016 年，又选用了 AWD80 系列全焊接换热器。在众多国际品牌中选择艾克森，主要有三个原因：
- 免粘卡扣式垫片，维护方便。 更换垫片是维护人员最头疼的工作之一。艾克森采用免粘卡扣式垫片，不需要用胶水粘接，拆装大为简化。再配合防漏设计，垫片寿命更长，日常拆洗也方便得多，降低了人工成本和停机时间。
- 板型设计，把压降变成效率。 很多换热器为了降低阻力而牺牲了换热效率。艾克森在同一角孔口径下，开发了不同波纹角度、不同槽深和不同长宽比的板片，可以最大限度地利用允许压降。改进后的导流区让流体在板片上分配更均匀，消除了容易积垢的死区。波纹形成强烈的湍流，最小端差可达 0.5–1 °C，几乎把每一度可用热量都回收起来。
- 安全可靠，适应严苛工况。 针对海水淡化腐蚀性强、压力高的工况，板片可选 AISI 304、316、316L、钛（TI）、254 SMO 等材质。板片四角的自锁结构保证板束在反复的热胀冷缩中不错位。设备最高耐温 200 °C，最大设计压力 25 bar；在 Ras Girtas 项目中，单台设备的换热量最高达 7341 kW。
选型范围
为方便工程采购和选型参考，艾克森工业可拆式板式换热器的主要参数范围如下：
- 最大处理量：5000 m³/h
- 最大设计压力：25 bar
- 最大换热量：80 MW
- 最高工作温度 200 °C，最小端差 0.5–1 °C
- 板片材质：AISI 304、316、316L、钛（TI）、254 SMO 等
- 典型系列：AU、AN、AS、AP、AC
多效蒸馏装置如何回收热量
在多效蒸馏装置中，加热蒸汽在每一效中冷凝，放出潜热，使传热面另一侧的海水部分蒸发。产生的蒸汽成为下一效的加热蒸汽，冷凝下来的就是蒸馏水，也就是淡水产品。最后一效产生的蒸汽在末级冷凝器中冷凝。
由于板片能产生强烈的湍流，板式换热器即使在低流速下也能保持很高的传热系数。与电厂结合时，多效蒸馏利用来自汽轮机的蒸汽。艾克森认为，这种水电联产是能效最高、资本密集度相对较低的海水淡化工艺路线之一。
新旧对比
- 以前： 使用传统设备，流道容易堵塞，清洗需要化学药剂或长时间的高压水冲洗；垫片老化泄漏，存在两种介质混合的风险。
- 现在： 使用艾克森可拆式板式换热器，消除了积垢死区，流速设计合理，维护停机时间更短。免粘垫片密封更可靠，改进的导流区让流量分配更均匀。
从卡塔尔 Ras Girtas 项目到首钢曹妃甸二期、宝钢湛江项目，艾克森换热器已经在海水淡化和重工业领域证明了自己的实力，应用于船舶海水淡化、电力（包括核电）、石油化工和暖通空调等行业。完整的产品范围请见艾克森 AU、AN、AS、AP、AC 系列可拆式板式换热器。
