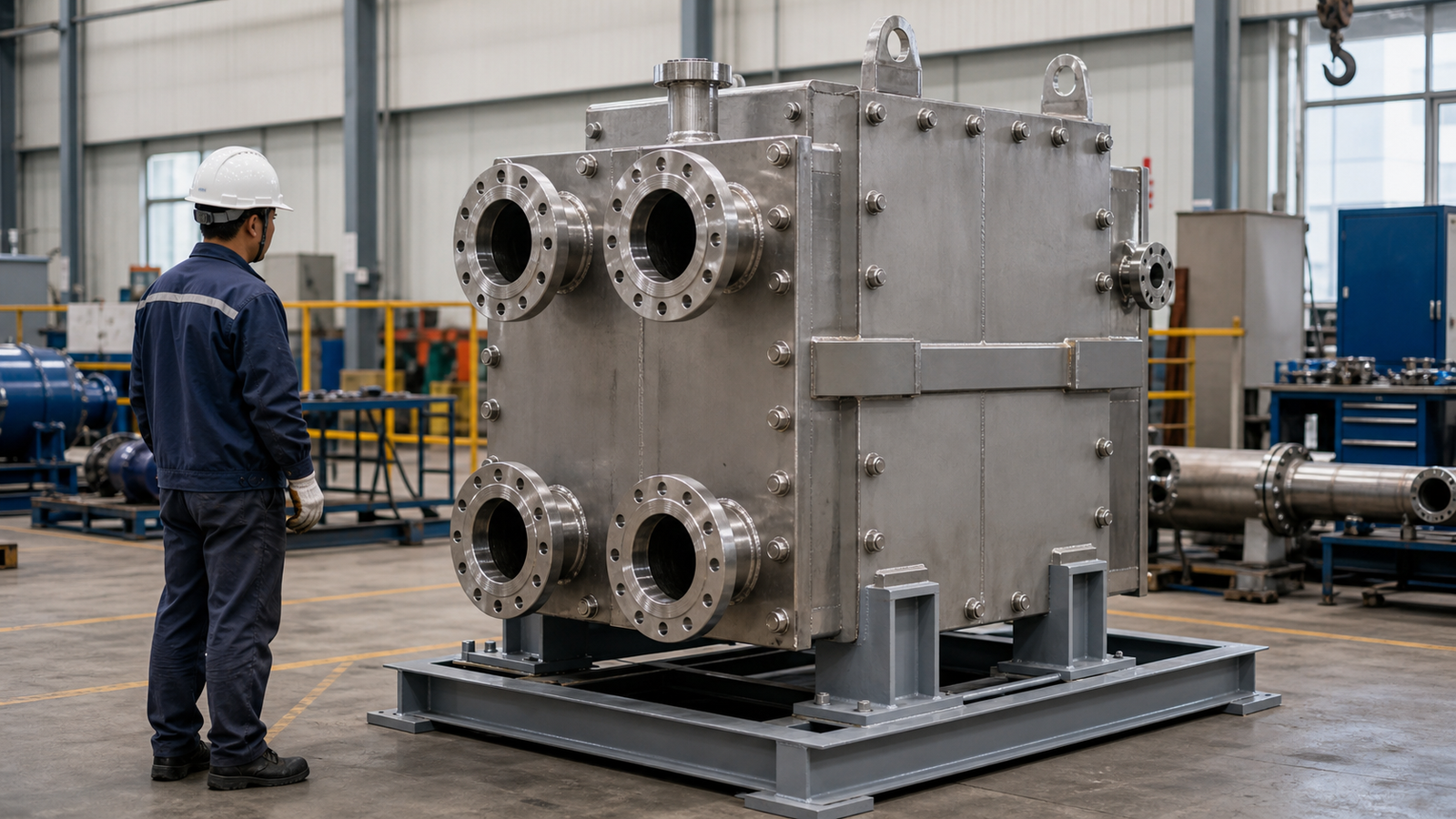

كيفية اختيار مورد للمبادلات الحرارية ذات الألواح الملحومة في الصين؟ BLOC، الممر الواسع والقائمة...

مؤلف: فريق التحرير HeatEx Direct
يقرأ: 10 دقائق
كيفية اختيار مورد للمبادلات الحرارية ذات الألواح الملحومة في الصين؟ BLOC، الممر الواسع والقائمة...

عادة ما تظهر المبادلات الحرارية ذات الألواح الملحومة في السيناريوهات التي لا تكون فيها معدات لوحة الحشية القابلة للإزالة كافية، أو يكون نوع الغلاف والأنبوب العادي كبيرًا جدًا، أو تكون كفاءة نقل الحرارة غير كافية. وهي تشمل هياكل مثل نوع اللوحة الملحومة بالكامل، ونوع اللوحة الملحومة BLOC/block، ونوع اللوحة الملحومة ذات القناة العريضة، ونوع اللوحة شبه الملحومة، ونوع اللوحة والقشرة. ما يهتم به المشتري ليس كلمة "لحام"، ولكن ما إذا كان الهيكل الملحوم يمكنه حقًا حل مشاكل ارتفاع درجة الحرارة والضغط العالي والتآكل والتسرب والتحجيم والتنظيف والصيانة.

يوجد العديد من مداخل المنتجات ذات الصلة على الموقع، مثل المبادل الحراري للوحة الملحومة TP، المبادل الحراري للوحة الملحومة HT-BLOC، مبادل حراري لألواح ملحومة ذات فجوة واسعة ومبادل حراري لألواح ملحومة LS-BLOC. يمكن لهذه الصفحات أن تساعد المشترين على فهم الاختلافات الهيكلية قبل طلب عروض الأسعار من الموردين.

1. حدد أولاً سبب الحاجة إلى هيكل اللحام

ليست كل المشاريع تتطلب لحام الألواح. إذا كانت ظروف العمل نظيفة، ودرجة الحرارة والضغط معتدلة، والصيانة مريحة، فقد يكون نوع اللوحة القابلة للفصل أكثر اقتصادا. سيكون الهيكل الملحوم أكثر قيمة إذا كان المشروع يحتوي على درجة حرارة عالية، أو ضغط مرتفع، أو تآكل قوي، أو وسائط معرضة للتسرب، أو مذيبات عضوية، أو وسائط خطرة، أو ملاط ​​يحتوي على جزيئات أو عوامل تنظيف غير مناسبة للحشيات. من المستحسن أن يتم ذكر أسباب اختيار البناء الملحوم في وثيقة الاستفسار، مثل توافق الحشية، أو ضغط درجة الحرارة، أو خطر التسرب، أو الجسيمات أو طرق التنظيف.

شروط الزنادالحلول الممكنةبحاجة للتحقق
الحشية غير مناسبة للوسائطملحومة بالكامل أو شبه ملحومةجودة اللحام وكشف التسرب
ارتفاع درجة الحرارة والضغط العاليالكتلة واللوحة والقشرة أو الأنبوبضغوط التصميم والمواد والموافقات
يحتوي على جزيئات/أليافنوع اللوحة الملحومة ذات القناة العريضةعرض القناة، طريقة التنظيف
مساحة محدودةلوحة ملحومة أو لوحة ونوع القشرةالأبعاد ومساحة الصيانة
يتطلب صيانة قابلة للفصلBLOC البناء للانفصالإمكانية الوصول إلى حزمة اللوحة وحدود الختم

2. جودة اللحام أهم من الاسم التسويقي

الخطر الرئيسي عند المبادلات الحرارية للوحة اللحام هو التماس اللحام. يجب على المورد وصف طرق اللحام، والمواد الاستهلاكية للحام، وتأهيل إجراءات اللحام، ومؤهلات اللحام، والتحكم في مدخلات الحرارة، والاختبارات غير المدمرة، واختبار الضغط، واختبار التسرب. يتضمن البيان العام لقسم ASME BPVC الثامن اللحام والفحص والاختبار وإصدار الشهادات ضمن نطاق قواعد أوعية الضغط؛ وهذا يذكر المشترين بأنه بالإضافة إلى الألواح، تحتاج معدات اللحام أيضًا إلى النظر في نظام الجودة الكامل.

إذا لم يتمكن المورد من شرح نطاق فحص اللحام ومعايير اختبار الضغط وطرق تحديد التسرب، فكن حذرًا بغض النظر عن مدى انخفاض عرض الأسعار. بالنسبة للوسائط الخطرة أو ظروف العمل عالية القيمة، يمكن للمشترين أيضًا التفكير في عمليات التفتيش التي تجريها جهات خارجية وشهادات المواد وشهود تقدم التصنيع.

3. لا تهدف القناة الواسعة إلى توسيع الفجوة فحسب.

غالبًا ما تُستخدم المبادلات الحرارية ذات الألواح الملحومة ذات القنوات العريضة في الوسائط التي تحتوي على ألياف أو جزيئات أو لزوجة عالية أو سهلة الانسداد. وتكمن قيمتها في هندسة القناة، وتوزيع سرعة التدفق ومسار التنظيف، وليس مجرد "عرض القناة". قد تؤدي القناة الواسعة جدًا إلى تقليل انتقال الحرارة، وقد تصبح القناة الضيقة جدًا مسدودة. يجب على المورد أن يشرح سبب اختيار عرض قناة معين ونمط اللوحة ومعدل التدفق، ووصف حجم الجسيمات المسموح به ومحتوى المواد الصلبة ونطاق اللزوجة وطرق التنظيف.

تشير معلومات وزارة الطاقة حول التلوث والتحجيم إلى أن الأفلام العازلة على أسطح التبادل الحراري يمكن أن تزيد من استهلاك الطاقة؛ وهذا ينطبق أيضًا على المعدات ذات الممرات العريضة. تقلل القنوات الواسعة من خطر الانسداد ولكنها ليست بديلاً عن معالجة المياه أو الترشيح أو التنظيف المكاني أو عمليات التفتيش المنتظمة.

4. يعتمد هيكل BLOC على قابلية الصيانة

غالبًا ما يتم استخدام معدات الألواح الملحومة BLOC أو البلوك في درجات الحرارة المرتفعة والضغط العالي والسيناريوهات المدمجة. يجب على المشتري تأكيد ما إذا كان يمكن تفكيك المعدات للفحص، وما هي الأجزاء التي يمكن استبدالها، وكيفية تنظيف حزمة اللوحة، ومكان وجود أسطح الختم، وكيفية إدارة أدوات التثبيت والحشيات. إذا أكد المورد فقط على "اللحام الكامل وعدم التسرب" ولكن لا يمكنه شرح طريقة الصيانة، فسيتم التقليل من مخاطر التشغيل اللاحقة.

5. الوثائق الموصى بها من قبل الموردين

ملفوظيفة
ملخص الحساب الحراريتحديد المساحة وانخفاض الضغط وفرق درجة الحرارة الطرفية
التوضيح الهيكليتحديد حزمة اللوحة والقشرة والفوهة وطريقة الصيانة
قائمة الموادتحديد مقاومة التآكل وافتراضات التكلفة
اللحام وتخطيط تجربة الاقتراب من الموتتحديد مستوى ضبط الجودة
خطة اختبار الضغطتحديد حدود القبول
تعليمات التركيب والصيانةتحديد استراتيجيات التنظيف وقطع الغيار
جدول الانحرافتحديد ما إذا كانت مواصفات المشروع مستوفاة أم لا

6. البدائل أيضًا تستحق المقارنة معًا

هناك حدود متداخلة بين اللوحة الملحومة، والهيكل والأنبوب، واللوحة الحلزونية، ومعدات القنوات الواسعة. بالنسبة للوسائط ذات اللزوجة العالية والوسائط التي تحتوي على جزيئات، يمكنك مقارنة اللوحة الملحومة ذات القناة العريضة والمبادل الحراري للوحة الحلزونية؛ بالنسبة للضغط العالي ودرجة الحرارة المرتفعة، يمكنك مقارنة BLOC والمبادل الحراري للقشرة والأنبوب؛ من أجل تبادل حراري نظيف وفعال، يمكن مقارنة نوع اللوحة الملحومة ونوع اللوحة القابلة للفصل. إن مطالبة الموردين بتقديم حلول رئيسية وحلول بديلة يمكن أن تكشف عن قدراتهم الهندسية الحقيقية.

7. استنتاج الشراء

عند اختيار مورد صيني للمبادل الحراري للوحة الملحومة، قم بإعطاء الأولوية لفهم ظروف العمل، وجودة اللحام، والاختبارات غير المدمرة، واختيار المواد، والتنظيف والصيانة والخبرة في مشاريع مماثلة. السعر المنخفض ليس خطأ بالضرورة، ولكن إذا كان السعر المنخفض يعتمد على تقليل عمليات التفتيش، أو تقليل المواد، أو تقليل المساحة، أو عدم وضوح طرق التنظيف، فإن التكاليف اللاحقة ستكون أعلى. يمكنك أولاً إرسال ظروف العمل الخاصة بك من خلال نموذج الاستفسار، ثم السماح للمنصة بفرز المتطلبات ومطابقتها مع موردي ألواح اللحام ذات الصلة.

7. ما هو أكثر ما تخاف منه عند شراء الألواح الملحومة؟

غالبًا ما يتم استخدام المبادلات الحرارية ذات الألواح الملحومة في السيناريوهات ذات درجات الحرارة المرتفعة، أو الضغوط العالية، أو الحشيات غير المناسبة، أو توافق الوسائط الأكثر تعقيدًا، ولكنها ليست بديلاً بسيطًا لـ "المبادلات الحرارية ذات الألواح الأكثر تقدمًا من المبادلات الحرارية ذات الحشيات". يحتاج المشتري إلى التأكد أولاً مما إذا كان مسموحًا بتفكيك المعدات للصيانة، وما إذا كان من الممكن حظرها، وما إذا كان التنظيف الميكانيكي مطلوبًا، وما هي متطلبات فحص اللحام، وكيف يتم إجراء اختبار الضغط واختبار التسرب. بالنسبة للوسائط التي تحتوي على جزيئات، سهلة التبلور، أو سهلة البلمرة، أو ذات لزوجة عالية، قد يكون هيكل القناة الواسعة أكثر ملاءمة من القناة العادية؛ بالنسبة للوسائط شديدة التآكل أو عالية المخاطر، تعد جودة المواد واللحام أكثر أهمية من منطقة التبادل الحراري النقي.

يحتوي الموقع على صفحات منتجات تتعلق بنوع اللوحة الملحومة TP، وHT-BLOC، وLS-BLOC، ونوع اللوحة الملحومة بالكامل، ونوع اللوحة الملحومة ذات القناة العريضة، وA-BLOC. جميعها تنتمي إلى فئة الألواح الملحومة، لكن هياكلها وطرق صيانتها والسيناريوهات المطبقة ليست متماثلة تمامًا. عند إجراء الاستفسارات، يمكن للمشترين تحديد الوسيط، وما إذا كان يحتوي على مواد صلبة، وما إذا كان يحتاج إلى تفكيك، وما إذا كانت هناك متطلبات تنظيف ومعايير للمشروع. بهذه الطريقة، يمكن للمورد الحكم على ما إذا كانت اللوحة الملحومة العادية، أو القناة العريضة، أو نوع اللوحة والقشرة أو هيكل الكتلة أقرب إلى الطلب.

8. اسمح للموردين بكتابة المخاطر في عروض أسعارهم

تحتوي عروض الأسعار الخاصة بإصدارات الألواح الملحومة على بيان بالافتراضات والمخاطر. إذا اعتقد المورد أن الوسائط قد تكون مسدودة، فيمكنه تقديم اقتراحات للترشيح أو التنظيف أو اختيار القناة؛ إذا اعتقدت أن المواد بحاجة إلى ترقية، فيمكنها توضيح الأسباب؛ إذا اعتقدت أن بعض ظروف العمل غير مناسبة لنوع لوحة اللحام، فيمكنها أيضًا اقتراح البدائل بشكل مباشر. يرغب المشترون في تشجيع هذا النوع من التعليقات الفنية لأنها أكثر قيمة من مجرد الحصول على نموذج منخفض السعر.

من المستحسن أن يطلب من المورد إدراج طريقة اللحام والمواد الرئيسية وضغط التصميم ودرجة حرارة التصميم وطريقة الاختبار وعناصر الفحص وطرق التنظيف والصيانة وقطع الغيار الموصى بها وجدول الانحراف في مواد الاستفسار. بالنسبة لمشاريع البتروكيماويات أو المواد الكيميائية أو الصيدلانية أو مشاريع مياه البحر، يمكن أيضًا تحميل مواصفات المشروع أو قيود المواد. بمجرد تصنيع نوع اللوحة الملحومة، تكون المساحة المخصصة للتعديل اللاحق عادةً أصغر من مساحة نوع اللوحة ذات الحشيات. لذلك، كلما تم تأكيد المعلمات بشكل كامل في المرحلة المبكرة، قل احتمال إعادة العمل والنزاعات.
