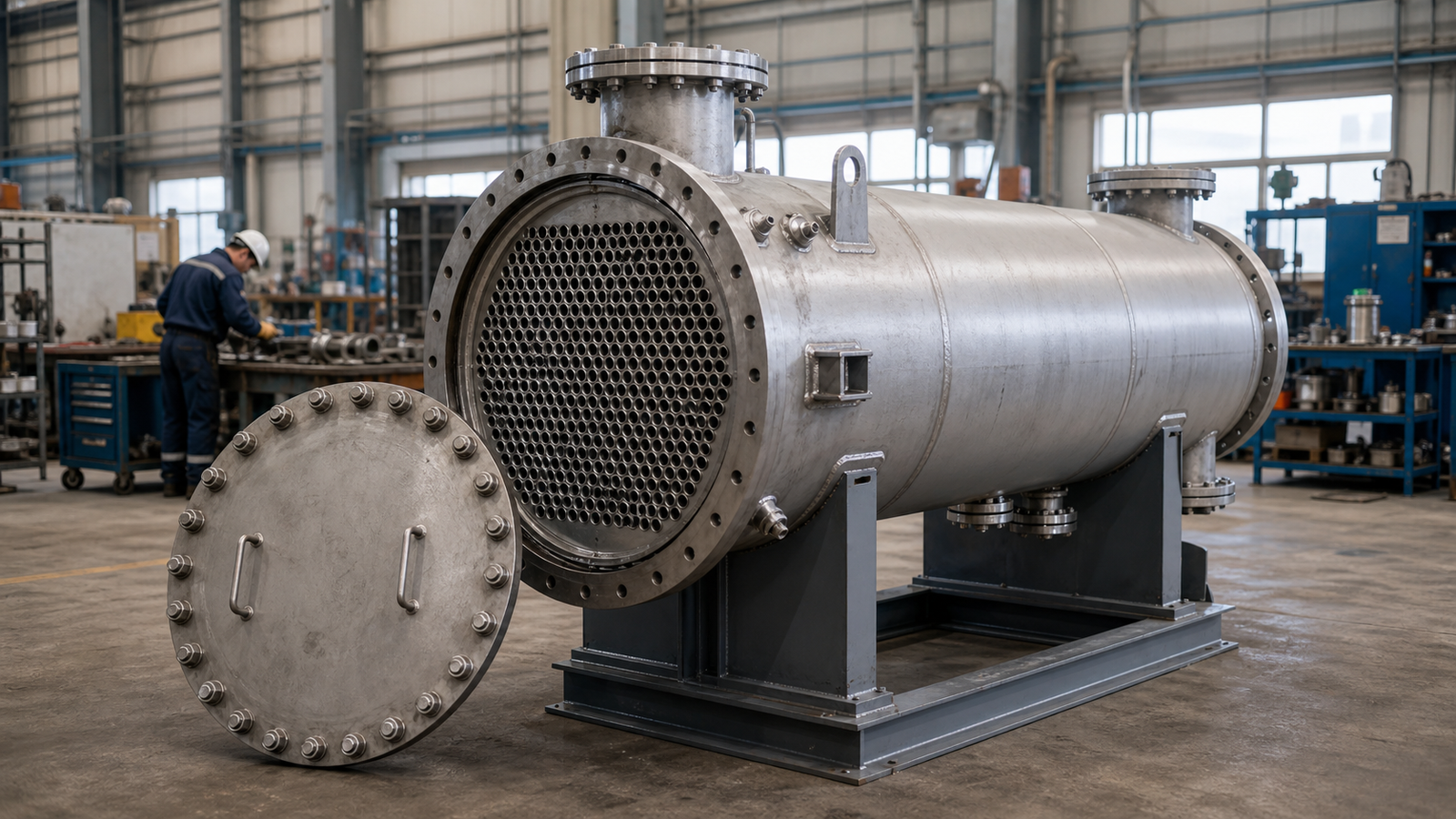

كيف تختار مصنّعًا صينيًا للمبادلات الحرارية ذات الغلاف والأنابيب: المعايير والمواد والفحص وقائمة مراجعة العروض
يُعد المبادل الحراري ذو الغلاف والأنابيب من أكثر أنواع المبادلات رسوخًا في صناعات النفط والكيماويات والطاقة والأدوية والمرافق والأنظمة البحرية. وميزته ليست صغر الحجم، بل مرونته الهندسية وملاءمته للعمل كوعاء ضغط. وعند شراء هذا النوع من الصين، لا تكتفِ بالسؤال عن «السعر لكل متر مربع»، بل تحقق من أن المصنّع يفهم نوع البنية ومتطلبات ASME أو غيرها من أكواد أوعية الضغط وتركيبات المواد ووصلات الأنابيب بلوح الأنابيب والفحص غير الإتلافي والمستندات الواجب تسليمها.
تُعد صفحتا المبادل ذي الغلاف والأنابيب والمبادل اللوحي ذي الغلاف على هذا الموقع نقطة بداية جيدة. وفي مشروعات النفط والبتروكيماويات والغاز الطبيعي، من الأفضل أن تحدد منذ البداية متطلبات التصميم الميكانيكي واختيار المواد والتصنيع والفحص والاختبار والتجهيز للشحن.
1. حدّد المعايير المطبقة أولًا
نطاق المعايير في المبادلات ذات الغلاف والأنابيب أوضح منه في كثير من المبادلات اللوحية. فوفقًا للوصف المنشور من ASME، يسري القسم الثامن، الجزء الأول من كود BPVC على أوعية الضغط التي يتجاوز ضغطها الداخلي أو الخارجي 15 psig، ويغطي التصميم والتصنيع والفحص والاختبار والاعتماد. ويمكن لمواصفات المشروع أيضًا أن تحدد نوع البنية وتوزيع الموائع بين جانب الغلاف وجانب الأنابيب ونطاق الفحص ومتطلبات التركيب والتشغيل والصيانة وحقول ورقة البيانات.
| متطلب المشروع | ما يجب أن يتأكد منه المشتري |
|---|---|
| ASME | هل يلزم ختم U، وضغط التصميم، ومتطلبات المواد واللحام |
| مواصفات المشروع | نوع البنية، توزيع الموائع بين الغلاف والأنابيب، ورقة البيانات والمستندات المطلوبة |
| اللوائح المحلية | تسجيل أوعية الضغط وفحصها في بلد المشروع |
| الفحص من طرف ثالث | هل يلزم Lloyd's أو BV أو TÜV أو حضور العميل |
2. ألواح الأنابيب وحزم الأنابيب جوهر الجودة
كثيرًا ما تعتمد موثوقية المبادل ذي الغلاف والأنابيب على المدى الطويل على تشغيل لوح الأنابيب ووصلات الأنابيب والحواجز ودعامات الحزمة وتوزيع التدفق في جانب الغلاف. اسأل المورد هل تُوصل الأنابيب بلوح الأنابيب بالتمديد أو باللحام أو بلحام المتانة مع تمديد خفيف أو بطريقة أخرى، واسأله عن تباعد الحواجز وخطر اهتزاز الأنابيب ومساحة التنظيف وطريقة سحب الحزمة. ومع الموائع المسببة للتآكل، تحقق أيضًا من مادة الأنابيب ومادة لوح الأنابيب وأي طبقة لحام تغطية أو صفائح مكسوة.
لا تنظر إلى المساحة الإجمالية وحدها. فبالمساحة نفسها، تؤدي أقطار الأنابيب وأطوالها وعدد الممرات وقطر الغلاف وتصميم الحواجز المختلفة إلى هبوط ضغط ومخاطر اهتزاز وصعوبة تنظيف مختلفة. والمورد الكفء يستطيع عادةً أن يشرح سبب اختياره بنية معينة بدلًا من الاكتفاء بعرض «طراز قياسي».
3. اختر المواد مع توزيع الموائع معًا
يمكن أن يستخدم المبادل ذو الغلاف والأنابيب مواد مختلفة في كل جانب، وهذه ميزة ومخاطرة في الوقت نفسه. وعلى المورد أن يوضح كيف يقرر وضع المائع الأشد تآكلًا أو الأعلى ضغطًا أو الأسهل تنظيفًا أو الأكثر اتساخًا في جانب الأنابيب أو جانب الغلاف. قدّم تركيب الموائع وبيانات التآكل والكلوريدات والكبريتيدات والجسيمات الصلبة وحرارة التشغيل ومواد التنظيف والعمر التصميمي المطلوب.
| سؤال المواد | سبب أهميته |
|---|---|
| هل الأنابيب والغلاف من المادة نفسها؟ | التكلفة وحدود التآكل مختلفة |
| هل يلزم سماح للتآكل؟ | يؤثر في السمك والوزن والعمر |
| هل تلزم بطانة أو طبقة لحام تغطية؟ | يؤثر في صعوبة التصنيع والفحص |
| هل يوجد خطر تآكل جلفاني؟ | تركيبات المعادن المختلفة تحتاج إلى حذر |
| هل تلزم إمكانية تتبع المواد؟ | يؤثر في شهادات المواد (MTC) والفحص من طرف ثالث |
4. حدّد متطلبات الفحص والاختبار بدقة
ينبغي أن يحدد العرض نطاق الفحص غير الإتلافي واختبار الضغط واختبار الإحكام بالهواء واختبار التسرب وفحص الأبعاد وشهادات المواد وسجلات اللحام والمعالجة الحرارية وفحص الطلاء ومستندات التسليم. ففي مشروع المبادل ذي الغلاف والأنابيب لا يسلّم المورد الجهاز فحسب، بل مجموعة كاملة من المستندات الفنية أيضًا.
وفي المشروعات الحرجة، اطلب من المورد تقديم خطة الفحص والاختبار (ITP). ويجب أن تحدد الخطة النقاط التي يفحصها المصنّع بنفسه، والنقاط التي يحضرها العميل، والنقاط التي يحضرها طرف ثالث. وإلا فإن عبارة «اجتاز الفحص» قد تعني أشياء مختلفة تمامًا من مورد إلى آخر.
5. قارن العروض باستخدام قائمة الانحرافات
كثيرًا ما تتضمن عروض المبادلات ذات الغلاف والأنابيب انحرافات فنية. فقد يصمم مورد وفق ASME دون تقديم ختم U، وقد يلبي آخر متطلب ختم U لكن بمدة توريد أطول، وقد يلجأ ثالث إلى مادة بديلة أو بنية مختلفة. اطلب من كل مورد ملء قائمة انحرافات تبيّن، بندًا بندًا، مواضع اختلاف عرضه عن طلبك. فالعرض الرخيص دون قائمة انحرافات يحتاج عادةً إلى توضيحات أكثر بكثير لاحقًا.
6. تأكد مبكرًا من مساحة الصيانة وسحب الحزمة
كثيرًا ما تشمل صيانة المبادل ذي الغلاف والأنابيب سحب حزمة الأنابيب والتنظيف الميكانيكي وسد الأنابيب واستبدال الحشيات وفحص جانب الغلاف. أبلغ المورد بالمساحة المتاحة للتركيب والجهة التي ستُجرى منها الصيانة. فإذا تعذّر سحب الحزمة بعد التركيب، ارتفعت تكاليف الصيانة كثيرًا. وفي مشروعات الاستبدال، قدّم رسم الأبعاد الخارجية للجهاز القديم واتجاه الفوهات وأبعاد القاعدة وصور الموقع.
7. ماذا يعني ذلك للمشتري
عند اختيار مصنّع صيني للمبادلات ذات الغلاف والأنابيب، ركّز على فهمه للمعايير ومؤهلاته في أوعية الضغط وإمكانية تتبع المواد وقدراته في اللحام والفحص والمستندات التي يسلّمها وخبرته في قطاعات مماثلة. فالسعر مجرد نتيجة، وما يجب مقارنته حقًا هو تطابق نطاق التصميم. ويمكنك إرسال ورقة البيانات ومخطط الأنابيب والأجهزة (P&ID) ومواصفات المشروع عبر نموذج طلب عرض السعر، وسننظم المتطلبات ونحيلها إلى موردي المبادلات ذات الغلاف والأنابيب الأنسب.
8. راجع عملية التصنيع لدى المورد
شراء مبادل ذي غلاف وأنابيب لا يقتصر على الحساب الحراري، بل يشمل أيضًا التصميم الميكانيكي والمواد واللحام وتمديد الأنابيب والفحص غير الإتلافي واختبار الضغط وألواح الأنابيب والحواجز والغلاف والفوهات وحزمة المستندات. فالقسم الثامن، الجزء الأول من كود ASME BPVC يتناول تصميم أوعية الضغط وتصنيعها، بينما تحدد مواصفات المشروع البنية والفحص والمستندات ونطاق التوريد بمزيد من التفصيل. ولا يلزمك أن تصبح خبيرًا في المعايير، لكن عليك التأكد من أن المورد يعرف المعايير المطبقة على مشروعك ويستطيع تحويل متطلباتها إلى رسومات وفحوص ومستندات.
وأثناء التقييم، اطلب من المورد أن يصف خبرته في تصنيع معدات مماثلة مع احترام سرية عملائه الآخرين. والأكثر فائدة عمليًا أن تطلب فهرسًا نموذجيًا للمستندات، مثل الرسم العام وملخص الحساب الحراري وشهادات المواد ومستندات اللحام وتقارير الفحص غير الإتلافي وتقرير الاختبار الهيدروستاتيكي وتعليمات الطلاء والتغليف ودليل التشغيل والصيانة. فالمورد الذي يشرح حزمة مستنداته بوضوح يفهم عادةً مسار تسليم المشروع بشكل أفضل.
9. النطاق الفني لطلب عرض سعر مبادل ذي غلاف وأنابيب
تظهر فروق النطاق في عروض المبادلات ذات الغلاف والأنابيب أكثر من غيرها. فإدراج وصلات التمدد أو عدمه، والسروج، والعزل، والطلاء، وقطع الغيار، والفحص من طرف ثالث، والتغليف الخاص، وعروات الرفع، ولوحة البيانات، ومستندات الاستيراد، كلها تؤثر في السعر. حدّد النطاق في مرحلة طلب العرض، وإلا فقد يسعّر الموردون الحد الأدنى من النطاق ثم يضيفون تكاليف لاحقًا. وفي المشروعات الخارجية، اذكر أيضًا ميناء الوصول ومعيار التغليف ولغة المستندات، وهل تلزم شهادات منشأ أو مستندات فحص.
وإذا كانت بيانات التشغيل ناقصة في المرحلة الأولى، فأرسل الحقول المتوفرة لديك في ورقة البيانات الخاصة بك. واذكر على الأقل الموائع في الجانبين ومعدلات التدفق ودرجات حرارة الدخول والخروج والضغوط وهبوط الضغط المسموح وقيود المواد وكود التصميم والكمية. وفي أنظمة البخار أو التكثيف أو تبريد الغازات أو الضغط العالي، وضّح تغيّر الطور والتآكل والاهتزاز ومتطلبات التنظيف. وتعتمد مدة تصنيع المبادل ذي الغلاف والأنابيب عادةً على المواد وحزمة الأنابيب والفحص واعتماد المستندات، لذا احسب وقت التوضيحات الفنية ضمن جدول الشراء.
