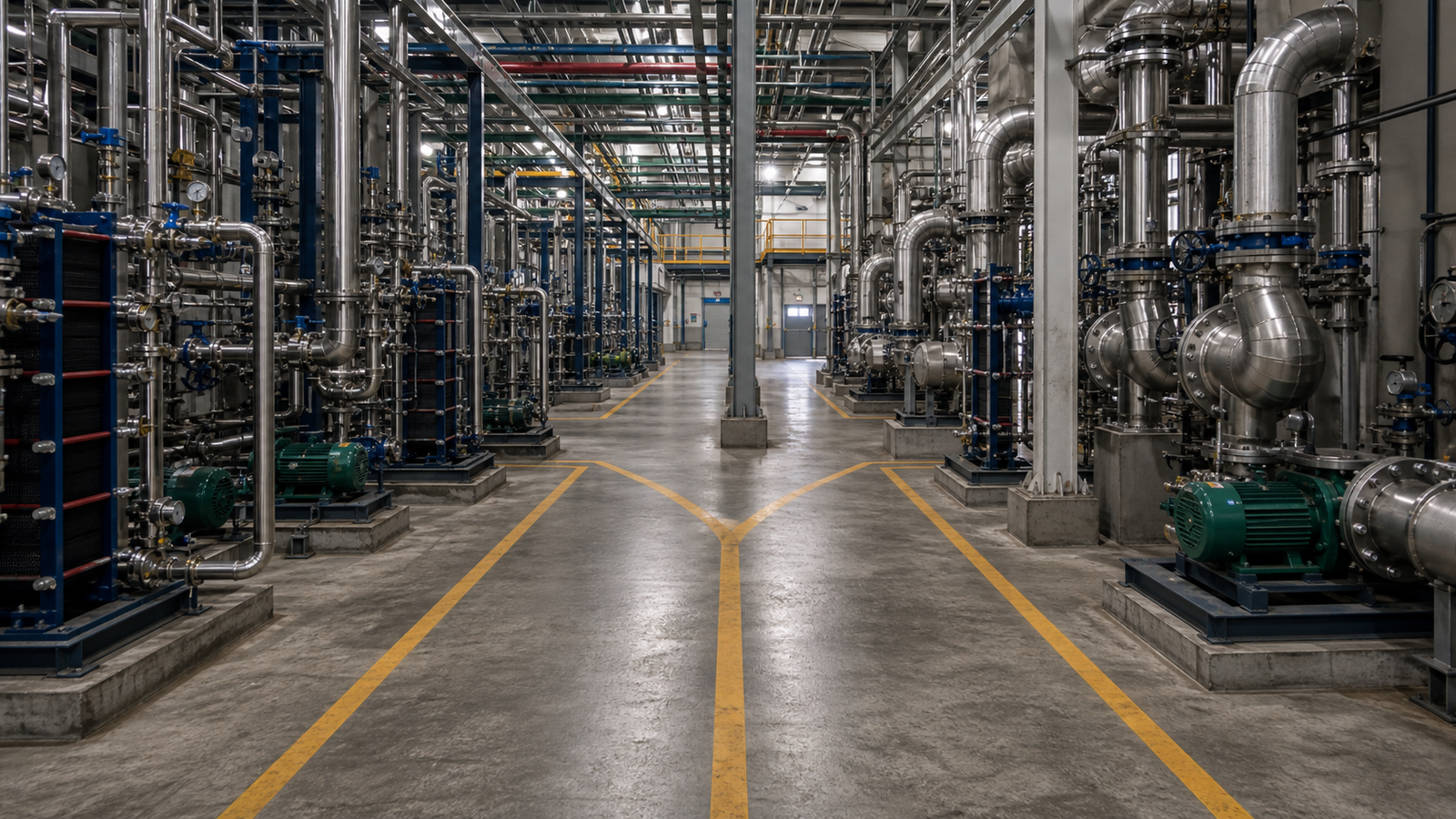

Intercambiador de calor de placas versus intercambiador de calor de carcasa y tubos: guía de...
Al comprar un intercambiador de calor, la primera pregunta más común es: ¿Debería elegir un intercambiador de calor de placas o un intercambiador de calor de carcasa y tubos? No hay una respuesta absoluta a esta pregunta. Los equipos tipo placa suelen ser compactos, tienen una fuerte transferencia de calor y son fáciles de mantener; Los equipos de carcasa y tubos suelen tener una estructura madura, un amplio rango de presión y temperatura y son adecuados para una variedad de condiciones de trabajo duras. La verdadera elección no es mirar qué equipo es "avanzado", sino ver si el medio, la presión, la temperatura, la caída de presión, la limpieza, el espacio, los estándares y las capacidades del proveedor coinciden.
Las páginas de productos en el sitio también cubren Intercambiador de calor de placas desmontables, Intercambiador de calor de placas soldadas, TP Calor de placas soldadas intercambiador y intercambiador de calor de carcasa y tubos. Los compradores pueden primero determinar los límites de las condiciones de trabajo y luego decidir si piden al proveedor que les proporcione alternativas.
1. Diferencia básica: la estructura determina el límite
El intercambiador de calor de placas utiliza un conjunto de placas metálicas delgadas corrugadas para formar canales de flujo frío y caliente. El área de intercambio de calor por unidad de volumen es grande, es fácil formar turbulencias y el desmontaje, montaje y mantenimiento son relativamente convenientes. Los equipos de placas desmontables se basan en el sellado de juntas, los equipos de placas soldadas se basan en soldadura para una conexión permanente y los equipos de placas soldadas utilizan soldaduras para ampliar el rango aplicable de presión, temperatura y medio. Los intercambiadores de calor de carcasa y tubos se componen de carcasas, haces de tubos, placas de tubos, deflectores y cabezales. Tienen una estructura más gruesa, pero su ingeniería es más flexible a altas temperaturas, altas presiones, grandes flujos, cambios de fase y ciertos medios sucios.
| Artículos de comparación | Intercambiador de calor de placas | Intercambiador de calor de carcasa y tubos |
|---|---|---|
| Huella | Generalmente más compacto | Generalmente más grande, requiere espacio para extraer el núcleo |
| Transferencia de calor | Fuerte turbulencia, la diferencia de temperatura final puede ser pequeña | Depende del diseño del lado del tubo y del lado de la carcasa |
| Temperatura de presión | Limitado por placa, junta o estructura soldada | Puede cubrir un rango más amplio de presión y temperatura |
| Mantenimiento | Desmontable para fácil apertura y limpieza | La limpieza del haz de tubos está madura, pero el espacio de desmontaje y montaje es grande |
| Materiales | La selección del material de la placa es importante | Diseño combinable de tubos, carcasas y placas tubulares |
| Estándares | A menudo se analizan los diseños de los fabricantes y los estándares de la industria | ASME, especificaciones de proyectos e inspecciones de terceros son más comunes |
2. ¿Cuándo dar prioridad a los intercambiadores de calor de placas?
Si el medio en ambos lados está relativamente limpio, la temperatura de presión no es extrema, la caída de presión permitida es razonable, el espacio del sitio es limitado y se requiere una recuperación de calor eficiente, los intercambiadores de calor de placas suelen ser muy competitivos. Por ejemplo, en HVAC, intercambio de calor agua-agua, alimentos y bebidas, líquidos de proceso de baja viscosidad, sistemas de agua de refrigeración, recuperación de calor residual y sistemas de bombas de calor, los equipos de placas pueden lograr mayores efectos de transferencia de calor con un área más pequeña. En muchos escenarios de HVAC, agua caliente, agua de refrigeración y líquidos de proceso de baja viscosidad, la estructura compacta y la alta eficiencia de transferencia de calor de los equipos de placas son una ventaja natural.
Pero el equipamiento de paneles no es una panacea. El equipo de placa desmontable debe prestar atención a la temperatura de la junta, la compatibilidad química y el tamaño de compactación; el equipo de placas soldadas es compacto pero no desmontable, adecuado para refrigeración pequeña, bombas de calor o medios de limpieza; Los equipos de placas soldadas pueden aumentar los límites de presión y temperatura, pero los métodos de limpieza y la calidad de la soldadura se convierten en el foco de atención.
3. ¿Cuándo dar prioridad a los intercambiadores de calor de carcasa y tubos?
Si el proyecto implica alta presión, alta temperatura, medios peligrosos, gran flujo, fuerte erosión, cambio de fase, estándares estrictos o requisitos claros de las especificaciones del comprador, los intercambiadores de calor de carcasa y tubos siguen siendo una de las opciones principales. ASME BPVC Sección VIII proporciona requisitos de diseño, fabricación, inspección, pruebas y certificación de recipientes a presión. Para este tipo de proyecto, es más adecuado que el comprador escriba los estándares de diseño, el alcance de la inspección, la entrega de documentos y el testimonio de terceros en la información de la consulta, en lugar de simplemente comparar el área de intercambio de calor y el precio.
La ventaja de los equipos de carcasa y tubos radica en la personalización del proyecto: los materiales de la tubería y la carcasa pueden ser diferentes, y los lados del tubo y la carcasa se pueden distribuir según la corrosión, la limpieza y la presión; Las estructuras como cabezales flotantes, tubos en forma de U y placas de tubos fijos pueden adaptarse a diferentes necesidades de mantenimiento y expansión térmica. Las desventajas son que el equipo suele ser más grande, el ciclo de fabricación es más largo, los documentos de cotización son más complejos y el riesgo de proveedores de baja calidad en placas de tubos, juntas de expansión, soldadura y enlaces de inspección es mayor.
4. La caída de presión y la potencia de la bomba a menudo determinan la solución final
La alta turbulencia de los intercambiadores de calor de placas da como resultado una alta transferencia de calor, pero también puede provocar mayores caídas de presión. El tipo de carcasa y tubo puede ajustar la caída de presión a través del diámetro del tubo, el número de pasos del tubo, los deflectores y el diámetro de la carcasa, pero el área y el costo cambiarán. El comprador puede indicar la caída de presión permitida en cada lado en lugar de simplemente escribir "cuanto más pequeña, mejor" o "cuanto más barato, mejor". La caída de presión es un límite importante para que los proveedores seleccionen canales, tipos de placas, diámetros de tuberías y caudales. Si no hay un límite de caída de presión, la cotización puede revelar problemas como potencia insuficiente de la bomba, flujo insuficiente o ruido del sistema después de la operación.
5. Los métodos de limpieza y mantenimiento deben decidirse con antelación.
La nota del DOE sobre la incrustación en las torres de enfriamiento y las superficies de intercambio de calor establece que la incrustación y las incrustaciones pueden formar una película aislante en las superficies de intercambio de calor y aumentar el consumo de energía. Esto demuestra que "si se puede limpiar" no es una cuestión de posventa, sino una cuestión de selección. El equipo de placa desmontable es adecuado para escenarios que requieren abrir la placa para inspección y reemplazo de juntas; los equipos de placas soldadas son adecuados para sistemas de limpieza o escenarios que se pueden limpiar químicamente; y los equipos de carcasa y tubos son adecuados para la limpieza mecánica, el bombeo de haces de tuberías o el mantenimiento basado en ciclos de mantenimiento. Si el medio contiene fibras, partículas o alta viscosidad, puede considerar intercambiador de calor de placas soldadas de gran espacio o una solución tubular en lugar de simplemente aplicar un intercambiador de calor de placas ordinario.
6. Tabla comparativa de proveedores
| Preguntas sobre adquisiciones | Los proveedores de placas deberían responder | Los proveedores de carcasas y tubos deberían responder |
|---|---|---|
| Por qué se recomienda esta estructura | Tipo de placa, canal, junta/motivo de soldadura | Distribución tipo TEMA, lado tubo y lado carcasa |
| Cómo lidiar con el escalamiento | Limpieza de placa abierta, CIP, instrucciones de caudal | Limpieza dentro de tuberías, extracción de núcleos, diseño de deflectores |
| Cómo elegir materiales | Placas, juntas, materiales para soldar o materiales de soldadura | Tubos, carcasas, placas de tubos, juntas, revestimientos |
| Documentos estándar | Pruebas de presión, informes de materiales, dibujos | ASME, especificaciones de proyecto, NDE, informes de prueba |
| Repuestos | Placas, juntas, pernos de compresión | Juntas, haces de tubos, tapones para tubos, elementos de fijación |
7. Conclusión: Pregunte primero por las condiciones de trabajo y luego por el producto.
Los intercambiadores de calor de placas generalmente merecen una evaluación prioritaria si las condiciones son limpias, el espacio es reducido, las diferencias de temperatura son pequeñas y el equipo de mantenimiento está familiarizado con los equipos de placas. Si las condiciones de trabajo son severas, la presión y la temperatura son altas, las especificaciones son claras, el cambio de fase es complejo o se requiere una limpieza mecánica intensa, el tipo de carcasa y tubo es más confiable. Una forma más eficaz de realizar consultas es explicar claramente las condiciones de trabajo, dejar que el proveedor proponga el plan principal y los planes alternativos y luego comparar la desviación técnica y el coste del ciclo de vida. Puede enviar el estado de su trabajo a través del Formulario de consulta y dejar que la plataforma le ayude a resolver sus necesidades y relacionarlas con proveedores relevantes.
8. Las preguntas de opción múltiple se pueden ver junto con el precio y los límites operativos.
La comparación de precios entre el tipo de placa y el de carcasa sólo tiene sentido en las mismas condiciones de trabajo, el mismo material, el mismo nivel de presión y el mismo rango de inspección. En muchos casos, los equipos tipo placa son más compactos, pero son más sensibles a la limpieza del medio, la compatibilidad de las juntas, la caída de presión y los métodos de mantenimiento; Los equipos de carcasa y tubos ocupan un área más grande, pero son más comunes cuando se requieren alta presión, alta temperatura, medios sucios, cambios de fase o estándares estrictos del proyecto. Si el comprador sólo pregunta "cuál es más barato", al proveedor le resultará difícil dar sugerencias valiosas.
Una mejor manera de comparar es comenzar enumerando los elementos no negociables. Por ejemplo, si el medio contiene partículas, si se permite que la junta entre en contacto con el medio, si se requiere limpieza mecánica, si existe un riesgo estricto de fugas, si se permite una gran área en el sitio, si debe diseñarse de acuerdo con las especificaciones del recipiente a presión y si existe una inspección de terceros y un paquete de documentación completo. Mientras algunas de las condiciones estén fuertemente restringidas, el rango de selección naturalmente se estrechará. Para el resto de opciones compare precio, tiempo de entrega y costes de mantenimiento.
9. Que el proveedor también diga "por qué no elegir otro"
Si no está seguro de elegir el tipo de placa o el de carcasa y tubo, puede pedirle al proveedor que recomiende una solución en el documento de consulta y le explique por qué no elige otro tipo de equipo. Este requisito es práctico porque obliga al proveedor a escribir la lógica del juicio. Por ejemplo, al recomendar el tipo de placa de junta, puede explicar si la caída de presión, la limpieza, el material de la junta y el material de la placa son adecuados; al recomendar el tipo de placa soldada, se puede explicar el método de mantenimiento, el riesgo de soldadura y el riesgo de bloqueo; Al recomendar el tipo de carcasa y tubo, puede explicar si el espacio del piso, el peso, la limpieza y el ciclo de fabricación son aceptables.
El sitio también tiene páginas de productos relacionados con el tipo de placa, el tipo de placa soldada, el intercambiador de calor de aire y el tipo de carcasa y tubo. Los compradores pueden primero buscar productos según la industria y las condiciones laborales, y luego cargar los parámetros a través del formulario de consulta. Para proyectos en etapa inicial, se recomienda evitar bloquear prematuramente el tipo de producto en el título de la consulta y, en su lugar, escribir "el proveedor debe sugerir una solución de tipo placa o carcasa". Para proyectos que ya cuentan con una hoja de datos del instituto de diseño, la hoja de datos debe ser la principal y se debe exigir al proveedor que cotice de acuerdo con el tipo especificado y enumere las desviaciones.
