了解焊接板式换热器:设计、优势、应用与清洗

焊接板式换热器是许多工业流程中的关键设备,能提供高效的热管理方案。本文介绍焊接板式换热器的设计、优势、工作原理、应用和维护。了解这些内容,有助于专业人员做出合理决策,有效优化热力系统。

什么是焊接板式换热器?

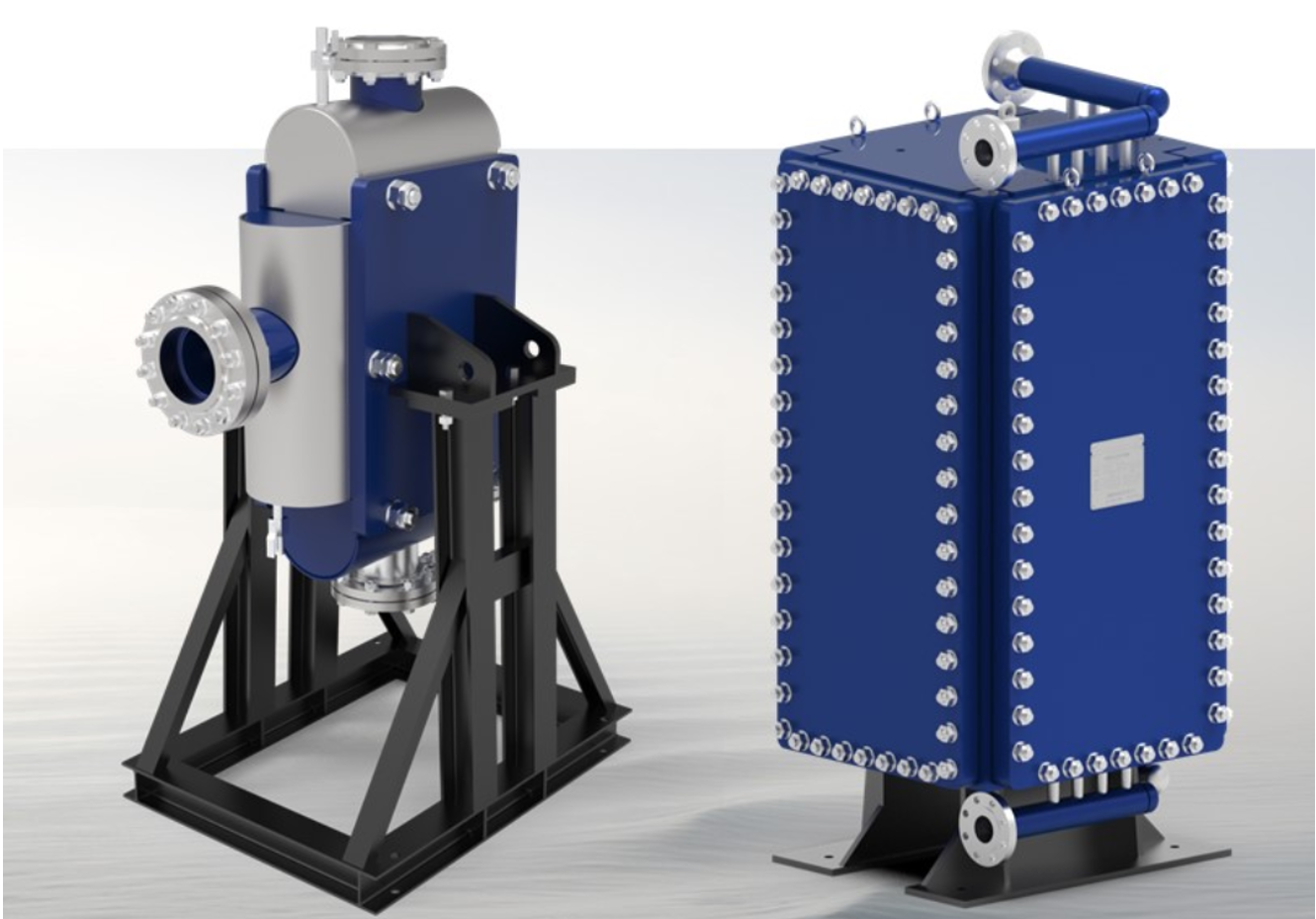

焊接板式换热器(WPHE)由多片薄波纹板焊接而成,用于在两种流体之间高效传热。与传统管壳式换热器相比,WPHE 传热性能更好、结构更紧凑,能适应的流体种类也更多。

焊接板式换热器的主要部件

1. 波纹板片

板片上压有精细的波纹,可增加换热面积,促进高效传热。

2. 焊接

根据设计不同,板片之间焊接连接,可防止流体泄漏,保证设备经久耐用。

3. 框架和端盖

板束安装在坚固的框架或壳体内,端盖上设有流体进出口。

4. 密封结构

密封结构保证两种流体彼此隔开,防止交叉污染。

焊接板式换热器的设计与制造

WPHE 的设计对其性能和使用寿命至关重要。主要设计考虑包括:

板片配置

  • 波纹形式:板片波纹的设计会影响流体流动和传热效率。常见形式有人字形、波浪形和鱼骨形。
  • 板片厚度:板片越薄,传热速率越高,但需要精密制造来保证结构完整。

材料选择

  • 不锈钢:耐腐蚀、经久耐用,尤其适合恶劣环境,应用最广。
  • 钛:用于海水系统等对耐腐蚀性要求很高的场合。
  • 镍合金:在高温下仍能保持强度和耐腐蚀性,常用于高温场合。

焊接工艺

  • 熔焊:使板片之间形成无缝连接,消除潜在泄漏点。
  • 电阻焊:可高效连接板片,尤其适合大批量生产。

热力设计

  • 传热系数:通过板片设计进行优化,最大限度地提高换热量。
  • 流程布置:一般采用逆流布置,传热效率最高;只有工艺需要时才采用并流。

焊接板式换热器的优势

焊接板式换热器优点众多,已成为许多行业的首选:

  • 热效率高:精细的板片设计和更大的换热面积,使传热速率明显高于传统换热器。
  • 结构紧凑、重量轻:WPHE 占地面积小,适合安装空间有限的场合。
  • 适用面广:可处理多种流体,包括腐蚀性和高温液体。
  • 模块化设计:清洗和维护更方便,可最大限度地减少停机和对生产的影响。
  • 耐用可靠:焊接结构即使在苛刻工况下也能保证稳定的性能和较长的使用寿命。

焊接板式换热器的工作原理

了解 WPHE 的工作原理,是优化其性能的基础。

流体流动特性

WPHE 让两种流体分别流过波纹板片之间交替形成的通道。波纹会引起湍流,破坏边界层,从而提高传热效率。

传热过程

热量通过板片从温度较高的流体传给温度较低的流体。传热效率受板片面积、流速和温度梯度等因素影响。

压降问题

WPHE 热效率高,但由于采用波纹板设计,压降可能较大。通过合理的系统设计和流体力学分析,可以减轻这一影响。

焊接板式换热器的应用

焊接板式换热器高效、适用面广,已广泛应用于各个行业:

  • 化工:用于热回收、温度控制和反应加热,可有效处理腐蚀性化学品。
  • 食品饮料:在加工和包装过程中精确控温,保证产品质量和安全。
  • 发电:用于冷却系统和余热回收,提升整体能源利用水平。
  • 石油天然气:处理高温高压流体,在苛刻环境中保持可靠运行。

维护与故障排除

定期维护是保证 WPHE 最佳性能的关键。主要维护措施包括:

  • 例行检查:检查有无腐蚀、泄漏和板片损坏,及早发现并解决问题。
  • 清洗:制定定期清洗计划,清除污垢和水垢,保持传热效率。
  • 压力试验:通过压力试验确认焊缝和密封完好,预防泄漏。

常见问题排查

  • 传热效率下降:通常由污垢或结垢引起,定期清洗可以缓解。
  • 压降升高:可能是通道堵塞或板片损坏所致,检查并更换受损板片即可解决。
  • 泄漏:通常由焊缝或密封缺陷引起,及时发现并修复泄漏对保证系统完好至关重要。

焊接板式换热器技术的发展趋势

材料和制造技术的进步正在推动 WPHE 不断发展:

  • 新材料:新型合金和复合材料具有更好的耐腐蚀性和热工性能。
  • 智能监测系统:结合物联网、人工智能和传感器技术,可实现实时监测和预测性维护。
  • 节能设计:板片几何形状和流动特性方面的创新,旨在进一步提高热效率、降低能耗。
  • 绿色制造:采用环保的制造工艺,符合全球可持续发展目标,减少生产对环境的影响。

结论

焊接板式换热器在现代工业中不可或缺,具有热效率高、结构紧凑、适用面广等优点。了解它的设计、优势、工作原理和维护要求,可以帮助各行业充分发挥其潜力,保证设备可靠运行。随着技术不断进步,WPHE 将在可持续、高效的热管理方案中发挥越来越重要的作用。
